導讀：1951年，世界首臺超聲波清洗機問世。作為一種綜合了多學科知識和技術的應用技術，超聲波清洗技術的應用非常廣泛。尤其是進入70年代后，先進的發達國家已將超聲波清洗應用于電子線路板、電子零件、發動機、光學元件等工業產品的清洗工藝環節。目前，超聲波洗碗機幾乎還只應用于商業洗碗機領域，主要應用于賓館、飯店、學校食堂等大型用餐場合。本文將從超聲波式洗碗機的工作原理、專利申請趨勢、專利市場國分布等角度分析該類型洗碗機的專利情況。
01 工作原理

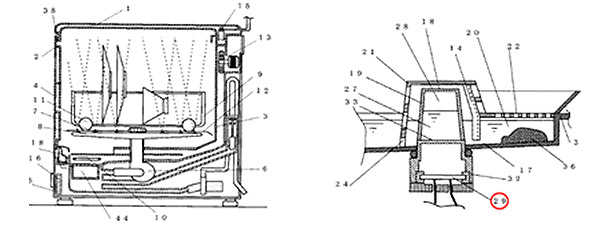

圖1 JP4356522B2專利附圖
如圖1所示，松下公司布局的超聲波洗碗機專利，標號29為超聲波振蕩器。超聲波洗碗機的工作原理如下：當超聲波經過液體介質時，將以極高的頻率壓迫液體介質振動，使液體分子產生正負交變的沖擊波。當聲強達到一定數值時，液體中急劇生長微小空化氣泡并瞬時強烈閉合，產生強烈的微爆炸和沖擊波使被清洗物表面的污物遭到破壞，并從被清洗表面脫落下來。雖然每個空化氣泡的作用并不大，但每秒鐘有上億個空化氣泡在作用，就具有很好的清洗效果。
02 專利申請趨勢分析

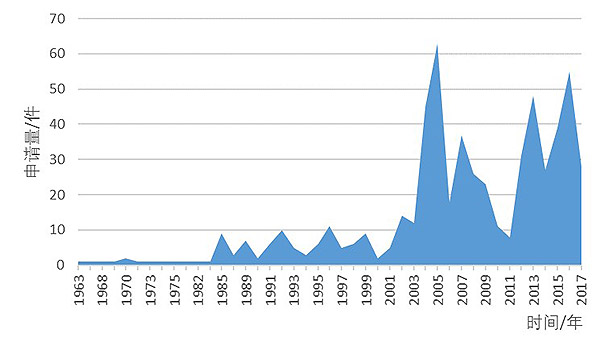

圖2 超聲波式洗碗機專利申請趨勢圖
在超聲波技術剛開始發展的二三十年間，超聲波式洗碗機專利申請量較少，此時超聲波還沒有成熟應用于洗碗機領域。自1980年后，超聲波洗碗機的專利申請量開始呈現波動式，到2005年左右，隨著洗碗機領域的研發熱度的持續增高，此時超聲波式洗碗機也成了各企業研發的重要方向。2006年至2011年期間，超聲波式洗碗機的研發熱度降低，但是近年來超聲波式洗碗機又重新得到關注，專利申請量呈現波動式增長。
03 專利市場國分布分析

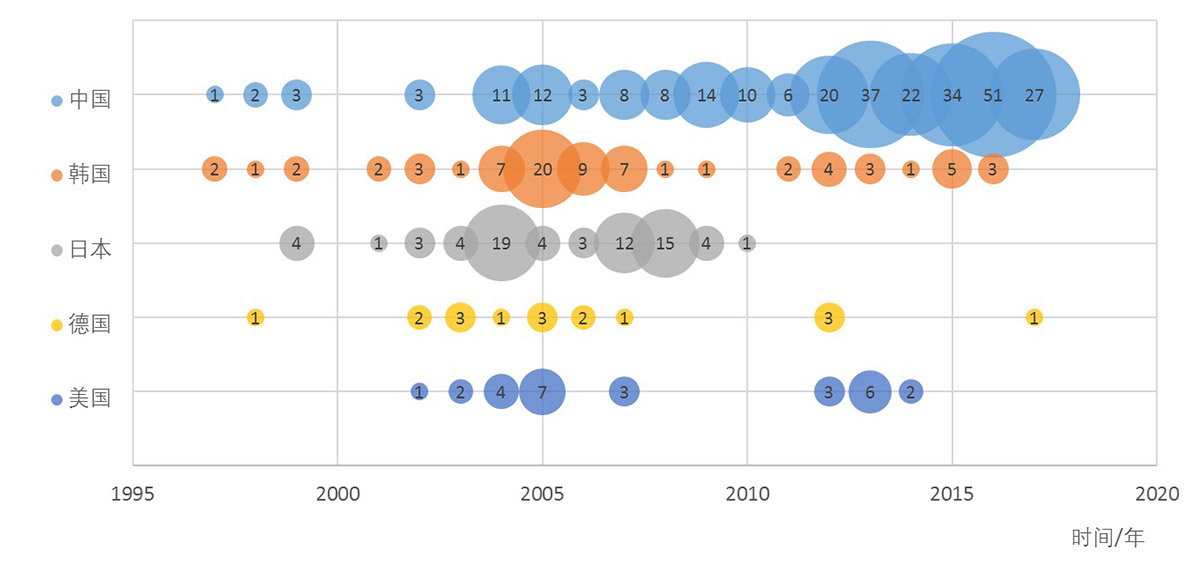

圖3 超聲波式洗碗機市場國分布圖
從超聲波式洗碗機市場國分布圖可以看出，專利申請量排名前五的市場國中，2000年以前在超聲波式洗碗機領域布局專利的國家有中、韓、日、德國。2000年至2010年，超聲波式洗碗機的研發應該進入了研發熱度期，此時韓國和日本在超聲波式洗碗機領域的專利布局較為密集，中國也布局了一些專利。2010年之后，中國在超聲波式洗碗機領域的專利布局較為突出，專利申請量持續增加。韓國、美國在2010年后也有少量專利布局，但日本、德國近年減少了超聲波式洗碗機的市場布局，專利申請量較少。
超聲波洗碗機相對于其他類型的洗碗機具備省電、噪音小、結構簡單、使用壽命長、不需專用洗滌劑、潔凈度高等優勢。雖然目前該類型洗碗機還主要應用于商業洗碗機，相信在不久的將來，超聲波洗碗機將以其優勢快速進入家用洗碗機領域。
