1 圓融光電科技股份有限公司
1.1 公司簡介
圓融光電科技股份有限公司（下稱圓融光電）成立于2010年年末，是安徽省民營科技企業，其公司業務主要涉及全色系發光二極管LED外延片、芯片、照明產品的研發、生產、銷售以及照明亮化工程施工安裝，其下屬子公司有青島杰生電氣、安徽?qǐng)A融照明、江西圓融光電、圓融健康科技（深圳）有限公司。
1.2申請趨勢

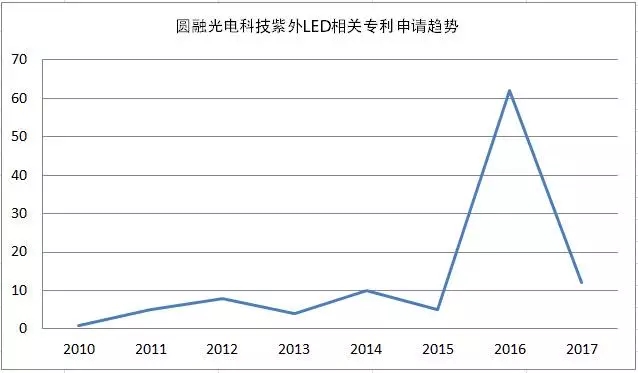

圖1 圓融光電的紫外LED相關專利申請趨勢
從圖1可以看出，從2011年至2015年圓融光電紫外LED相關領域的專利申請數量較少，在2016年，其紫外LED相關專利申請數量突然增加，圓融光電在2015年底收購了青島杰生電氣，青島杰生電氣成立于2001年，其專注于全系列波段紫外LED產品以及GaN-MOCVD高端外延設備的研發、生產和應用，青島杰生電氣的被收購，也預示著圓融光電布局紫外LED領域的開始，由于2017年申請的專利還存在未公開的可能，所以2017年的申請量有所下降。
1.3部分產品介紹

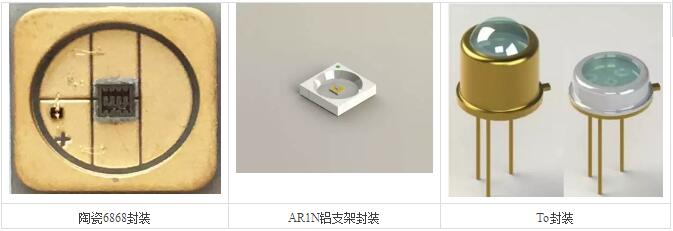

圖2 圓融光電的部分封裝產品
圖2顯示了圓融光電的部分產品，比如陶瓷6868封裝，其J265S68C-100的產品波長為265nm，芯片輸出功率等級8-12mW；AR1N鋁支架封裝，采用鋁材SMD5050支架封裝，體積小，便于小型化產品設計，散熱系數170W/M.K，適合波峰回流焊，適用于殺菌消毒場所以及光固化等；To封裝采用傳統TO39支架封裝，氣密性好，內部可充特殊氣體，出光角度小，適用于光譜分析等精密檢測設備。

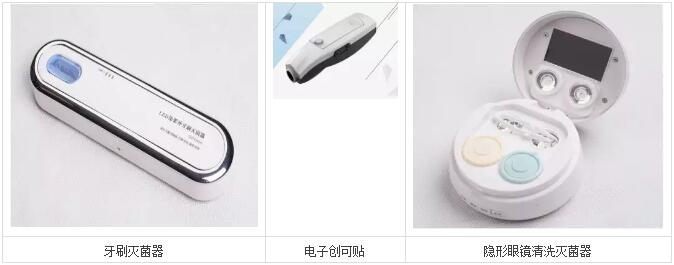

圖3 圓融光電應用領域的部分產品圖
圖3所列的依次是牙刷滅菌器、電子創可貼以及隱形眼鏡清洗滅菌器，其利用深紫外LED發出的光直接殺死各種細菌、病毒等，無污染、無毒副作用。
1.4基礎專利及其專利布局情況
接下來筆者帶領大家來了解一下關于圓融光電的部分基礎專利及其布局情況。
在應用領域，2011年申請的，具有消毒功能的移動多媒體終端CN102824652B、可動式殺菌裝置及具有該殺菌裝置的儲藏柜CN102389578B；2012年申請的，帶有紫外LED的冰箱、深紫外LED便攜式滅菌器CN202961251U、便攜式循環風空氣滅菌器CN202961283U、便攜式飲用水滅菌器CN202968195U、深紫外LED迷你型牙刷滅菌器CN202961250U、深紫外LED牙刷滅菌器CN202961249U；2014年申請的，殺菌水嘴、殺菌水龍頭及凈水殺菌抑菌方法CN103791154B、動態直飲水深紫外LED殺菌器CN104016443B；2016年申請的，容器蓋及儲物容器CN205633546U、一種新風系統、口罩及電器CN205690545U、光子治療儀CN106178273A、便攜殺菌套件CN206214450U、水冷深紫外發光單元過流式殺菌消毒裝置及凈水設備CN206328187U；2017年申請的，一種殺菌模塊和水箱CN206599457U。
在紫外LED器件設計方面，2013年申請的，一種半導體紫外光源器件CN103247728B、一種半導體紫外光源器件CN103337574B、具有改善的出光效率的發光裝置US9048387B2、半導體發光裝置US20140332754A1；2014年申請的，具有重?fù)诫s活性區域的LED及其制備方法US9318650B2。
在封裝結構方面，2015年申請的，深紫外光源及其封裝方法CN104701438B、紫外面光源CN205011421U；2016年申請的，深紫外光源及其封裝方法WO2016146068A1、紫外燈絲燈CN105822909A、用于紫外光譜儀的校準光源和校準光源CN205861214U、一種深紫外LED封裝支架CN206134732U、一種深紫外LED封裝支架CN304116020S、一種具有多功能區塊的深紫外發光單元支架及發光裝置CN206332050U；2017年申請的，一種增加出光率的紫外燈封裝結構CN206806367U。
由此可以看出，在應用領域，圓融光電科技主要是以申請實用新型專利為主，由于實用新型相對于發明專利申請流程較短，而近些年紫外LED的應用領域發展迅速，申請實用新型能夠快速的搶占市場；在封裝結構方面，圓融光電科技的專利申請中，實用新型依然占據著較大的比例，但也存在著一定比例的發明專利；在紫外LED器件設計方面，發明專利居多。由上述分析可知，圓融光電科技在我國紫外LED方面的專利申請布局涵蓋了器件結構、封裝結構以及應用領域，其布局較為全面，其在國外紫外LED領域的專利申請量較少。
2 鴻利智匯集團股份有限公司
2.1公司簡介
鴻利智匯主要涉及有LED封裝、LED汽車照明、車聯網——互聯網車主服務等領域，并布局紅外安防、紫外固化、深紫外消毒殺菌燈領域。其主要的產品有照明器件&模組、背光LED、車用LED器件、閃光燈LED、UV LED、紅外LED等，其下屬的公司主要有鴻利光電、鴻利秉一。
2.2申請趨勢

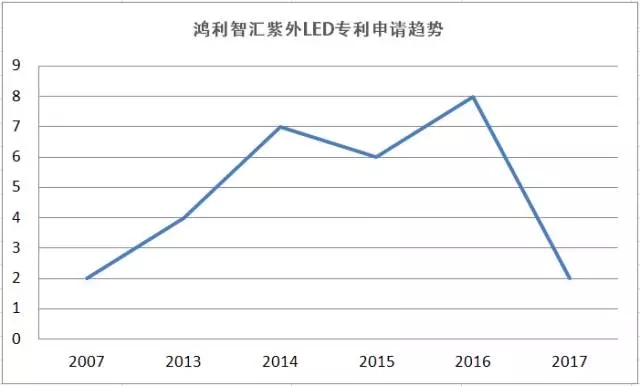

圖4 鴻利智匯在紫外LED領域的專利申請趨勢圖
從圖4可知，鴻利智匯自2013年開始在紫外LED領域的申請量有所上升，2017年申請的專利可能存在還未公開的情況，所以數量較少。
2.3部分產品簡介

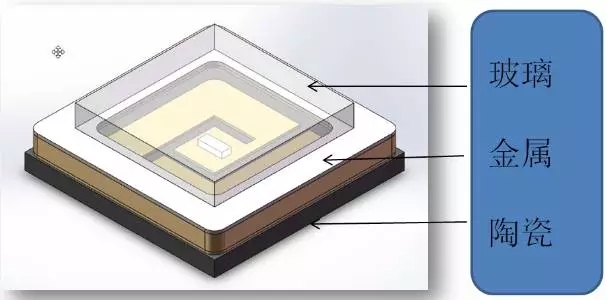

圖5 部分產品圖
全無機封裝CMH：封裝尺寸：6.0mm×6.0mm×1.65mm，波段270-290nm，采用氣密性封裝，滿足美國軍工MIL-STD-883標準，高穩定性，N2或真空保護，光學玻璃封裝，耐腐蝕性能高，低衰減，無黃化，高使用壽命，靜電保護。
|
| ||
|
C5050（390-400nm） |
C3535（360-410）60° |
C3535（360-410nm）120° |

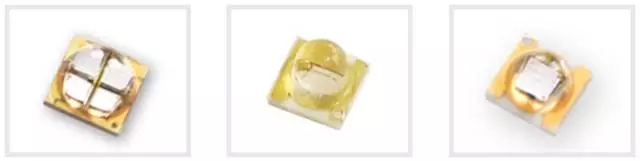

圖6 鴻利生產的發光波段在360-410nm的UVA LED
圖6顯示鴻利的UVA LED發光角度有60°、120°兩種，其封裝尺寸有5.0mm×5.0mm×2.9mm 、3.45mm×3.45mm×1.9mm，高輻射通量，低電壓直流作業，散熱效率高，好的靜電防護能力，壽命長，RoHS標準，可應用于UV固化、UV印刷、UV曝光、美甲燈、防偽、滅蚊燈。
2.4基礎專利及其布局
在紫外 LED領域，由于紫外LED的特點，有機樹脂耐熱性能一般，耐紫外光輻射性能較差，且透光率低于石英玻璃，依據其現有的封裝特點，鴻利推出全無機封裝UV LED深紫外G6060，波段270-290nm，采用氣密性封裝，N2或真空保護，光學玻璃封裝，能夠達到高的使用壽命，可應用于殺菌消毒領域。UVA LED (360nm-410nm) ，高輻射通量，發光角度：60°/120°，散熱效率高，好的靜電防護能力，壽命長，RoHS標準，適用于：UV 固化 、UV 印刷、UV 曝光 、美甲燈、防偽 、滅蚊燈。
在封裝領域，2013年申請的，一種封裝方法CN103325922A及一種LED及其封裝方法，其采用陶瓷基板以玻璃蓋板對LED進行封裝，以及采用陶瓷基板以及玻璃蓋板來對LED進行無機氣密封接、一種LED用陶瓷基板 CN103682046B，其通過焊接對LED 實現無縫封裝，使得LED 耐腐蝕、耐候性、耐紫外等方面優異；2014年申請的，一種LED無機封裝支架及其封裝方法 CN104037316A，采用玻璃透鏡來對LED實現無機封裝；2015年申請的，一種深紫外LED封裝結構 CN205028920U、一種LED封裝結構 CN204834683U 其中設置有粘接層能夠?qū)⒉Ａw板與壓片及支架之間密封、一種深紫外LED封裝結構 CN205248307U 將有機硅膠層填入LED封裝結構內，以快速吸收結構內的氧氣、一種深紫外LED CN206268820U。
在應用領域，2014年申請的，一種便攜式殺菌裝置及殺菌方法 CN104274844A、一種深紫外消毒容器 CN204208076U、一種深紫外COB光源 CN204240171U、一種深紫外產品測試箱 CN204234108U；2015年申請的，一種深紫外LED器件分光裝置 CN204535961U、根據攝像頭曲靖位置調紫外燈照射位置的方法和移動終端 CN105022481A；2016年申請的，一種UV-LED及UV-LED裝置 CN205812453U 帶有與市電連接的恒流電路、一種紫外LED固化方法及固化裝置 CN106622902A 采用紫外LED與充電電池連接，采用圖像捕捉裝置獲取固化情況，以減小能量損耗。
由此可見，在國內市場普遍采用有機封裝紫外LED的同時，鴻利已瞄準了無機封裝的優勢，在封裝領域迅速布局無機封裝紫外LED，搶占市場，與此同時，采用對紫外LED的應用領域進行布局。
