專利名稱：一種基于周期性介質波導的多模交叉結構及其設計方法
專利號＼申請?zhí)枺?/strong>2019100666246
注 冊 地：中國
專利類型：發明
專利領域：電學
聯 系 人：溫建梅
聯系方式：020-38743199
簡介說明：
當前權利人：華南師范大學

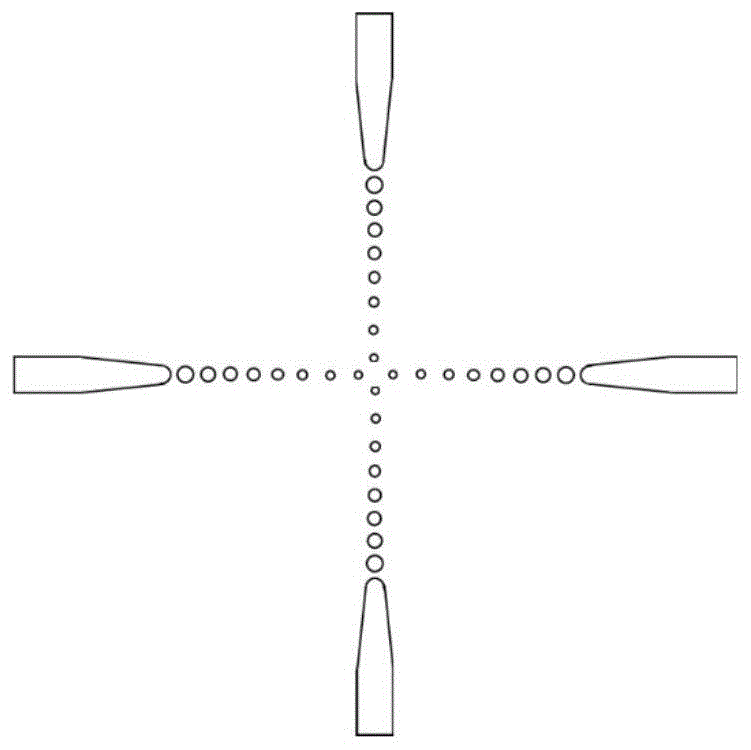

本發明涉及一種基于周期性介質波導的多模交叉結構及其設計方法，該多模交叉結構包括呈十字交叉型排列的直線傳輸波導，直線傳輸波導包括直波導、倒錐形波導、位于倒錐形波導尖端的半圓柱形波導，以及距離半圓柱形波導一定距離的圓柱形波導陣列，圓柱形波導陣列包括若干個間距逐漸增大，且半徑逐漸減小的圓柱形波導，圓柱形波導沿所述倒錐形波導的中心軸線排列，該結構采用具有周期結構的耦合諧振光波導CROWs來構建多模交叉單元，使得多個縱向傳播模式在一個交叉結構上同時實現低損耗、低串?dāng)_的交叉功能，器件結構十分緊湊，解決了傳統波導交叉方案無法利用單個交叉結構實現兩個以上的縱向模式同時高效交叉的難題。
