專利名稱：一種可擴展多通道并行實時數據采集裝置和方法
專利號＼申請?zhí)枺?/strong>2011103772024
注 冊 地：中國
專利類型：發明
專利領域：電學
聯 系 人：溫建梅
聯系方式：020-38743199
簡介說明：
當前權利人：華南師范大學

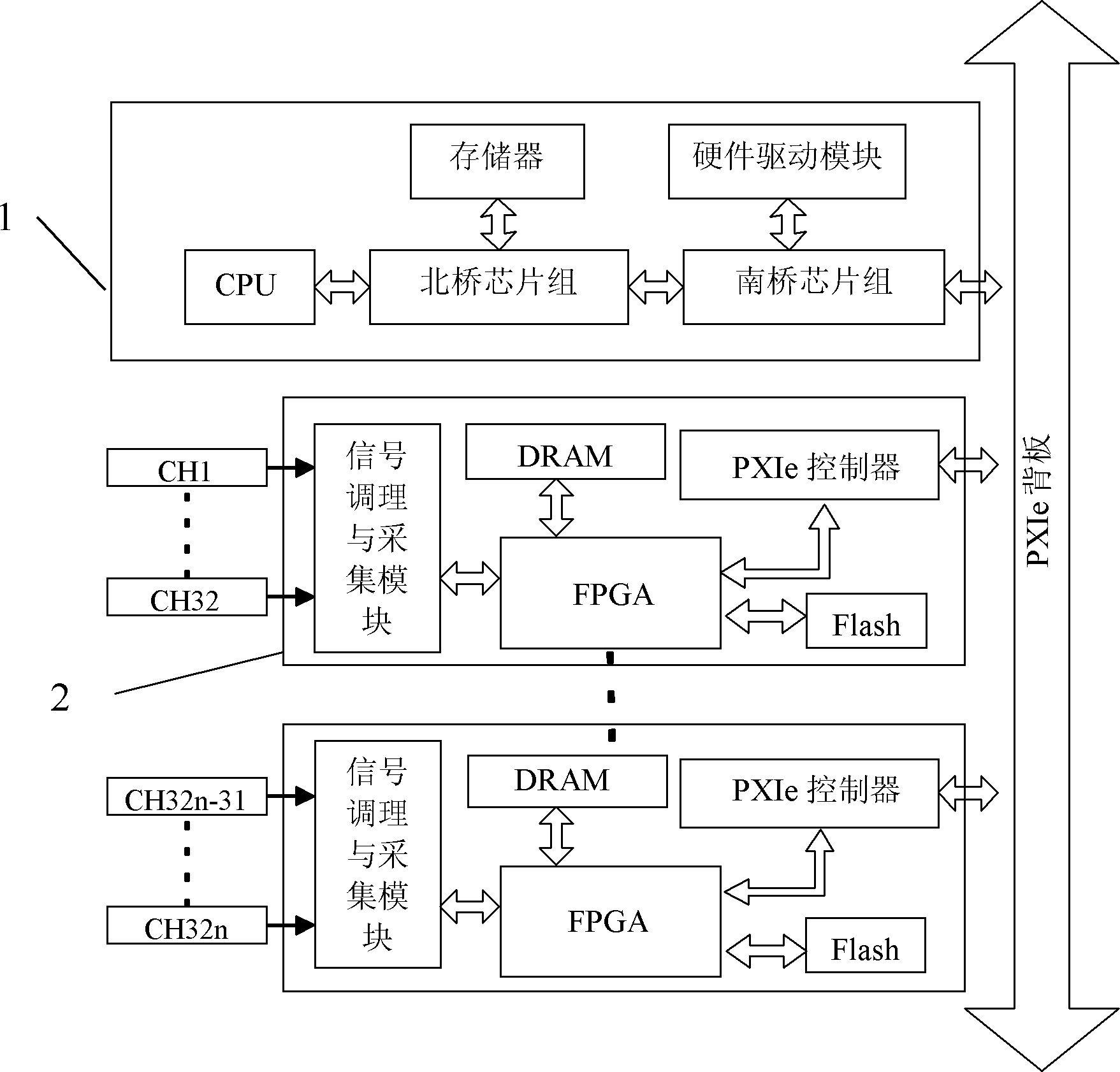

本發明公開了一種可擴展多通道并行實時數據采集裝置和方法，裝置包括PXIe背板、CPU板卡和若干個FPGA采集卡，PXIe背板包括CPU主板插槽、時鐘板插槽、若干個FPGA板卡插槽和PCIe/PCI轉接橋；CPU板卡與FPGA采集卡之間通過PCIe交換器進行數據傳輸，F(xiàn)PGA采集卡之間進行P2P數據傳輸；時鐘模塊通過時鐘總線提供系統差分時鐘、差分同步信號、差分星型觸發，并且向下兼容PXI時鐘；所述FPGA板卡插槽通過PCI總線及PCIe/PCI轉接橋來實現PXI及CompactPCIe板卡的兼容。本發明還提供了一種基于上述裝置的方法。本發明采樣率高、數據傳輸快、易于多個板卡的大規模擴展。
