处破国产系列在线观看_午夜免费一区二区三区最新_国色天香一区二区视频在线观看_欧美一区二区三区成人片在线深夜影院午夜影院操一操_视频一区二区国产_亚洲经典三级视频在线观看_91精品免费播放_伊人久久av综合_av午夜精品在线观看_苍井空50分钟无打码视频天堂网

專利名稱：　專利號＼申請?zhí)枺?input name="shenqingh" type="text" size="13" value="" style="margin:0px; padding:0px; width:96px;" />

專利類型：　專利領域：　注冊地：

模糊查詢：請用逗號或空格分開查詢關鍵字

專利名稱：聚二烯丙基二甲基氯化銨修飾磁粒及制備和除菌中的應用

專利號＼申請?zhí)枺?/strong>2015101418442

注冊地：中國

專利類型：發(fā)明

專利領域：化學

聯(lián) 系人：溫建梅
聯(lián)系方式：020-38743199
簡介說明：
當前權利人：華南師范大學

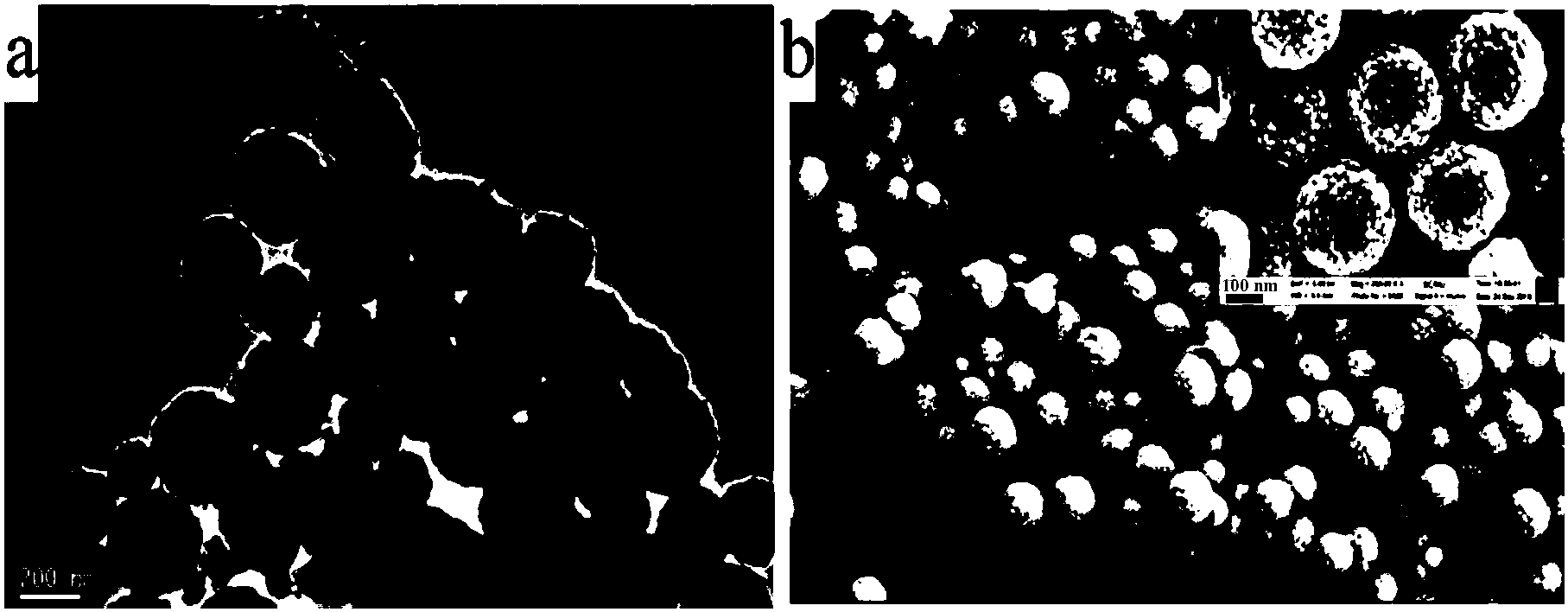

本發(fā)明屬于超順磁性功能材料技術領域，公開了一種表面帶有大量正電荷的聚二烯丙基二甲基氯化銨修飾磁粒(PDDA@Fe3O4)及其制備方法和在去除致病菌中的應用。該磁粒由包括以下步驟的方法制備得到：將Fe3O4磁粒超聲分散到有機溶劑中，調(diào)節(jié)pH至堿性，攪拌下加入四乙氧基硅烷反應，磁場分離，洗滌，烘干，得到SiO2@Fe3O4磁粒；將其分散在鹽酸溶液中，洗滌，然后加入到PDDA的氯化鈉溶液，攪拌反應，磁場分離，洗滌，烘干，得到PDDA@Fe3O4磁粒。本發(fā)明的磁粒呈球性好，粒度分布均一，約200nm，物化性能穩(wěn)定，磁飽和度為68.3emu·g?1；表面帶有大量正電荷，可廣泛應用于去除致病菌中。

專利名稱：自支撐的鋰離子電池凝膠聚合物電解質(zhì)、其專用聚合物及其制備方法和應用

專利號＼申請?zhí)枺?/strong>2008100295695

注冊地：中國

專利類型：發(fā)明

專利領域：化學

聯(lián) 系人：溫建梅
聯(lián)系方式：020-38743199
簡介說明：
當前權利人：華南師范大學

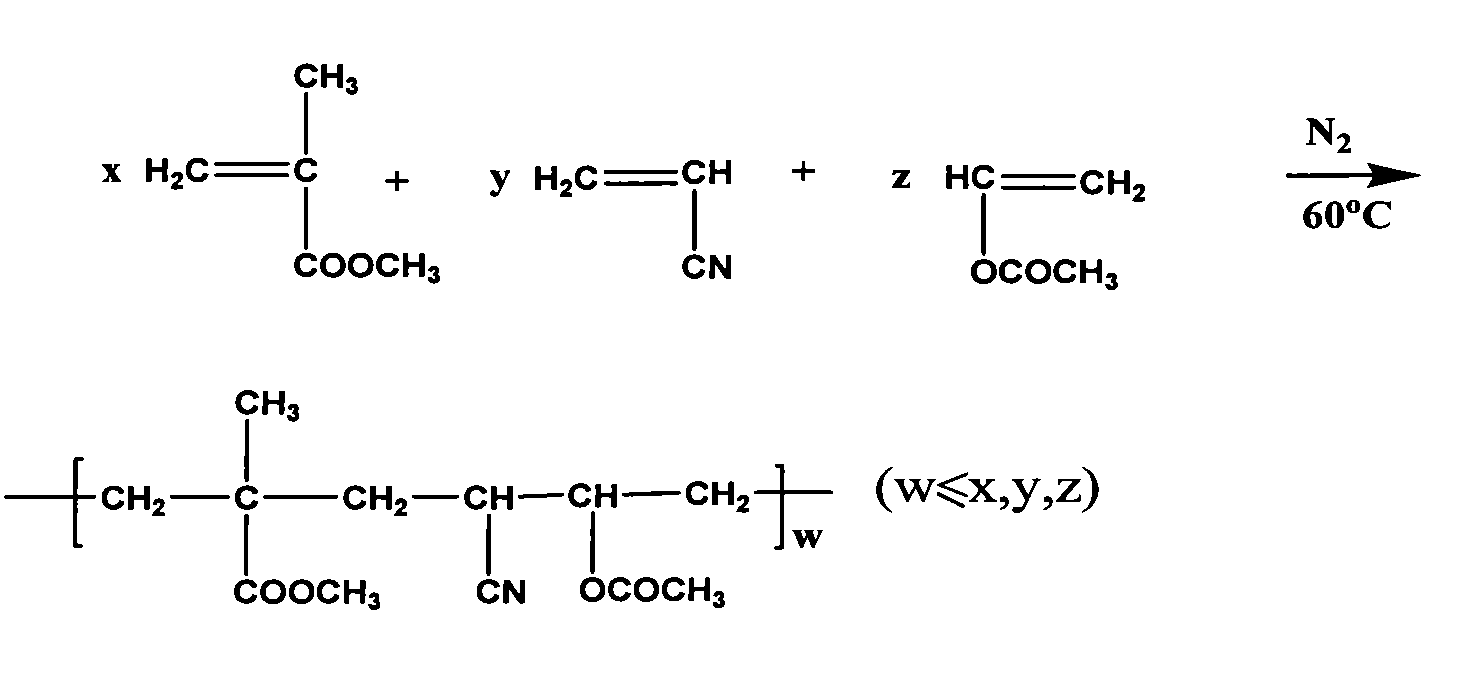

本發(fā)明公開了一種自支撐的鋰離子電池凝膠聚合物電解質(zhì)及其制備方法和應用。本發(fā)明首先通過甲基丙烯酸甲酯和丙烯腈及乙酸乙烯酯單體的乳液聚合得到它們的三元聚合物。將此聚合物粉末溶解于N-N二甲基甲酰胺中得到粘稠的凝膠并涂布在玻璃板上，將凝膠放進水槽中引發(fā)相轉移，進一步干燥得到自支撐的鋰離子電池凝膠聚合物膜。將膜浸泡在電解液中，即得到凝膠聚合物電解質(zhì)。本發(fā)明的凝膠聚合物電解質(zhì)在室溫下的離子電導率高達3.48×10-3S·cm-1，電化學穩(wěn)定窗口可達5.6V(vs.Li/Li+)，鋰離子遷移數(shù)也到達0.51。本發(fā)明工藝簡單，原料便宜易得，適用于聚合物鋰離子工業(yè)化生產(chǎn)。

專利名稱：利用靜電紡絲制備鋰離子電池g-C3N4/硅碳負極材料的方法及其應用

專利號＼申請?zhí)枺?/strong>2018112013547

注冊地：中國

專利類型：發(fā)明

專利領域：化學

聯(lián) 系人：溫建梅
聯(lián)系方式：020-38743199
簡介說明：
當前權利人：華南師范大學

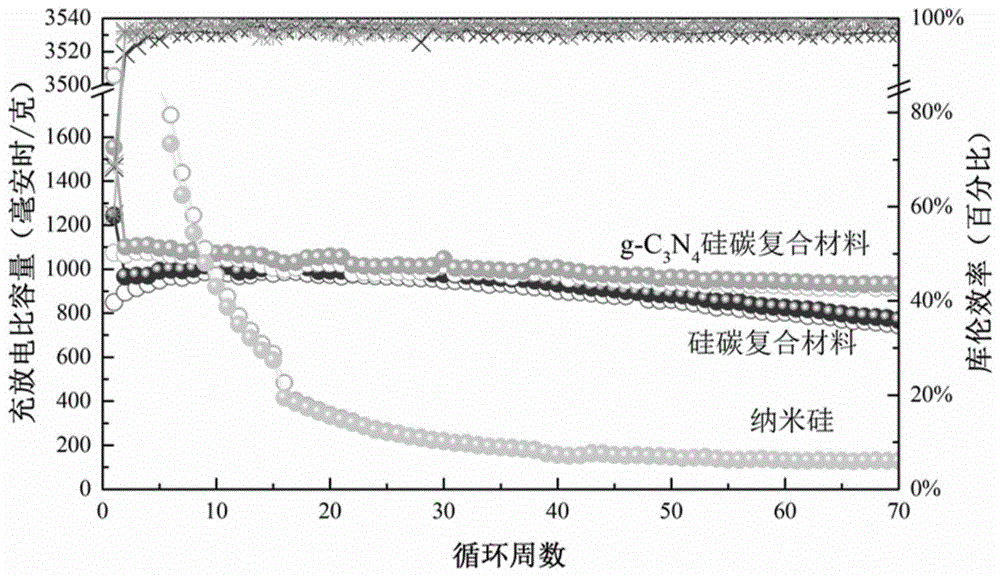

本發(fā)明公開了一種利用靜電紡絲制備鋰離子電池g?C3N4/硅碳負極材料的方法。該方法包括如下步驟：(1)將聚乙烯吡咯烷酮加入到N, N?二甲基甲酰胺中，得到聚乙烯吡咯烷酮溶液；(2)將納米硅加入到聚乙烯吡咯烷酮溶液中，得到混合溶液A；(3)將尿素加入到混合溶液A中，得到混合溶液B；(4)將混合溶液B進行靜電紡絲，得到硅聚合物復合材料；(5)將硅聚合物復合材料置于惰性氣體環(huán)境中，升溫至200～400℃恒溫保持3～6小時，然后升溫至500～700℃恒溫保持3～6小時，得到鋰離子電池g?C3N4/硅碳負極材料。本發(fā)明制備的鋰離子電池g?C3N4/硅碳負極材料具體首比容量高、循環(huán)穩(wěn)定以及倍率性能好等優(yōu)點。
