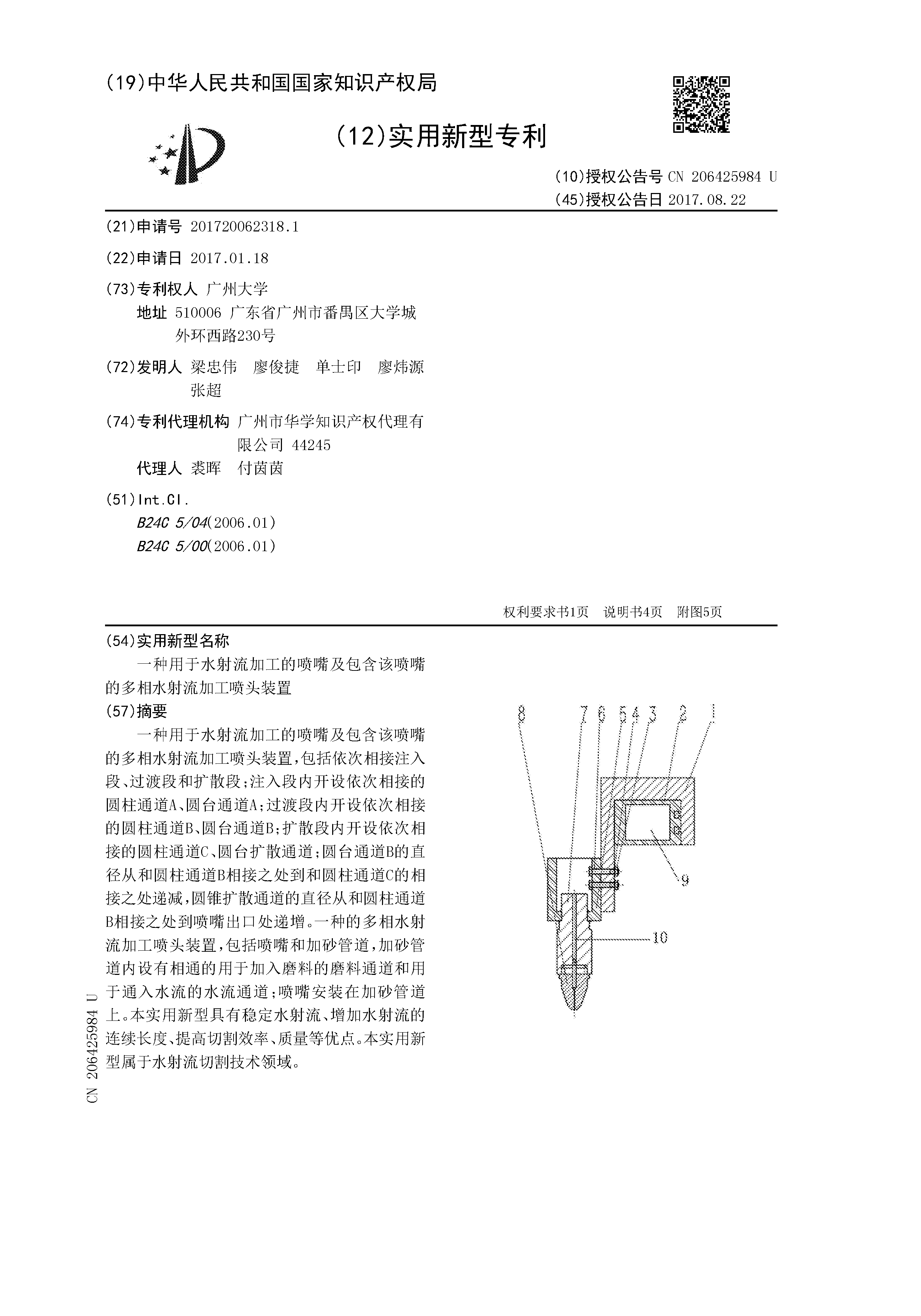

專利名稱：一種用于水射流加工的噴嘴及包含該噴嘴的多相水射流加工噴頭裝置
專利號＼申請?zhí)枺?/strong>201720062318.1
注 冊 地：中國
專利類型：實用新型
專利領域：電學
聯 系 人：裘暉
聯系方式：020-22237111
簡介說明：一種用于水射流加工的噴嘴及包含該噴嘴的多相水射流加工噴頭裝置，包括依次相接注入段、過渡段和擴散段；注入段內開設依次相接的圓柱通道A、圓臺通道A；過渡段內開設依次相接的圓柱通道B、圓臺通道B；擴散段內開設依次相接的圓柱通道C、圓臺擴散通道；圓臺通道B的直徑從和圓柱通道B相接之處到和圓柱通道C的相接之處遞減，圓錐擴散通道的直徑從和圓柱通道B相接之處到噴嘴出口處遞增。一種的多相水射流加工噴頭裝置，包括噴嘴和加砂管道，加砂管道內設有相通的用于加入磨料的磨料通道和用于通入水流的水流通道；噴嘴安裝在加砂管道上。本實用新型具有穩定水射流、增加水射流的連續長度、提高切割效率、質量等優點。本實用新型屬于水射流切割技術領域。
